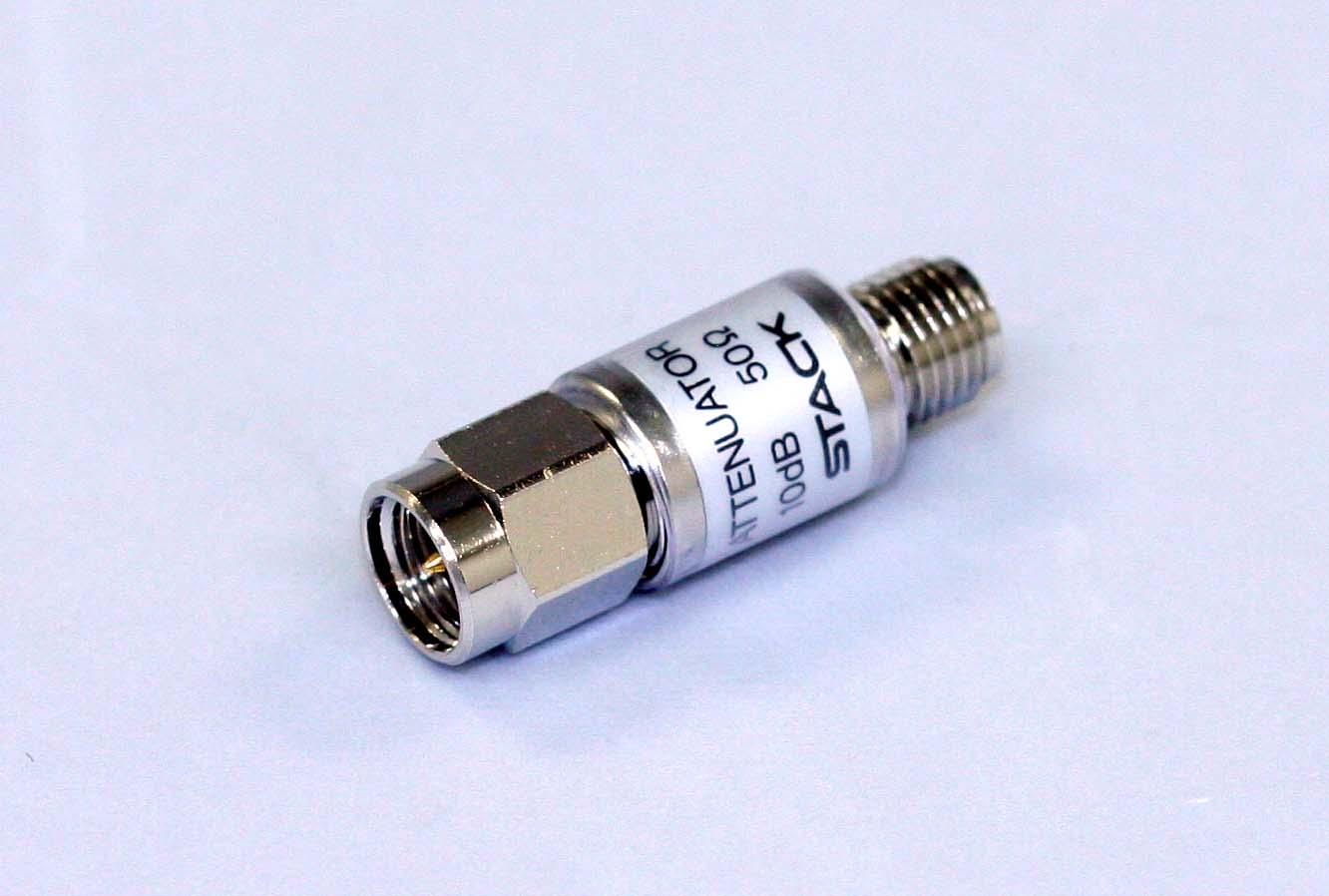

SMA型(プラグ-ジャック)、1Wの固定減衰器です。
※在庫切れの場合は、ご注文後にご連絡します。お急ぎの際は事前にお問い合わせください。
■ 商品説明
・広帯域でご使用頂ける高性能1Wタイプ固定減衰器です。・高周波信号のレベル調整、規準減衰量の測定用、伝送系の特性改善などにご使用頂けます。
・欧州RoHS対応商品です。
■ ラインアップ
高周波ドットコムでは、以下のラインアップを取扱いしております。| 品名 | 減衰量[dB] | 減衰精度[dB] | ||
| DC<f<4GHz | f<8GHz | f<12.4GHz | ||
| A912401 | 1 | ±0.15 | ±0.3 | ±0.5 |
| A912403 | 3 | ±0.3 | ±0.4 | ±0.6 |
| A912404 | 4 | ±0.3 | ±0.4 | ±0.6 |
| A912405 | 5 | ±0.3 | ±0.5 | ±0.7 |
| A912406 | 6 | ±0.3 | ±0.5 | ±0.7 |
| A912407 | 7 | ±0.4 | ±0.6 | ±0.7 |
| A912408 | 8 | ±0.4 | ±0.6 | ±0.7 |
| A912409 | 9 | ±0.5 | ±0.8 | ±1.0 |
| A912410 | 10 | ±0.5 | ±0.8 | ±1.0 |
| A912415 | 15 | ±0.5 | ±0.9 | ±1.1 |
| A912420 | 20 | ±0.5 | ±1.0 | ±1.2 |
■ 特長/仕様
| 項目 | 仕様値 |
| コネクタ形状 | SMA(P)-SMA(J) |
| 特性インピーダンス | 50Ω |
| 耐電力 | 1W最大 |
| 周波数範囲 | DC～12.4GHz |
| VSWR | 1.15以下(DC～4GHz) 1.2以下(4～8GHz) 1.3以下(8～12.4GHz) |
| 外部シェル(材質/表面処理) | 黄銅/Niメッキ |
| 中心コンタクト(材質/表面処理) | プラグ側：黄銅/Auメッキ ジャック側：ベリリウム銅/Auメッキ |
