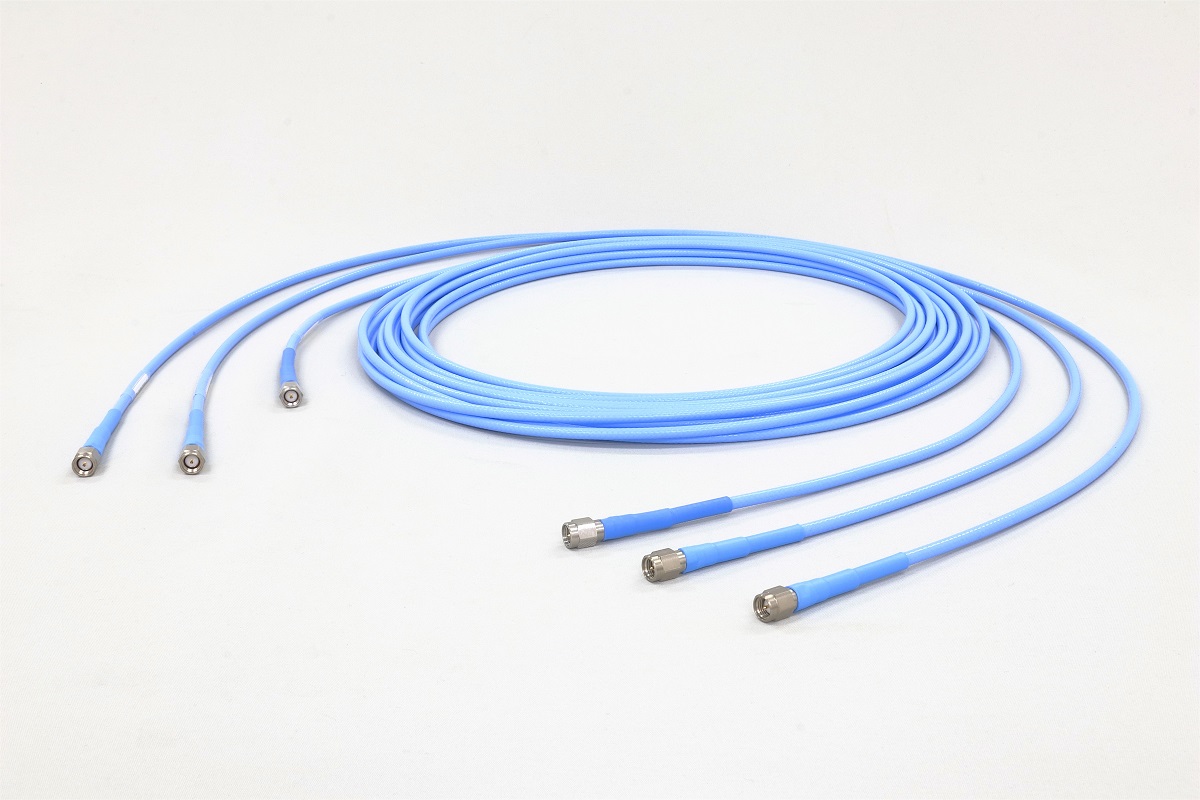

計測用同軸ケーブル(スタフレックス)【RoHS】 SMA(P)-ケーブル仕上全長-STF358

両端SMA型プラグのスタフレックスケーブル(計測用高性能同軸ケーブル)です。
周波数は20GHzまで対応しております。
ケーブル全長は50、100、150、200cmの4種類ご指定頂けます。

計測用同軸ケーブル(スタフレックス)【RoHS】 SMA(P)-ケーブル仕上全長-STF358

価格:

20,350円 (本体 18,500円、税 1,850円) 31,900円 (本体 29,000円、税 2,900円)

ケーブル仕上全長指定:
価格:
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 商品説明

・スタフレックスケーブルは、高周波特性に優れかつ柔軟性に富んだマイクロウェーブ用同軸ケーブルアセンブリです。
・高周波計測用または機器間接続用としてご利用頂けます。
・欧州RoHS対応商品です。

■ ケーブルアセンブリの表記方法

SMA(P)  -  **  -  STF358

(1)           (2)       (3)

(1)両端コネクタがSMA(P)であることを示します。
(2)仕上がり全長を示します。(単位:cm)
(3)使用ケーブルを示します。
ケーブル全長仕上例


■ 仕様

 項目  仕様値
 SMA(P)-50-STF358  SMA(P)-100-STF358  SMA(P)-150-STF358  SMA(P)-200-STF358
 同軸ケーブル長
 (両端SMA型コネクタを含む)
 50cm  100cm  150cm  200cm
 周波数範囲  DC-20GHz
 挿入損失  1.08dB以下
 (DC-18GHz)
 1.89dB以下
 (DC-18GHz)
 2.71dB以下
 (DC-18GHz)
 3.52dB以下
 (DC-18GHz)
 VSWR  1.3以下
 特性インピーダンス  50Ω
 耐電圧  1000V AC(1分間)
 絶縁抵抗  1000MΩ以上(500V DC)
 両端コネクタ  SMA-P
 同軸ケーブル  STF358
 ケーブル外皮材料  FEP
 ケーブル外径  4.1mm
※意匠、仕様等については、予告なく変更することがあります。

☆特性データ(周波数特性、VSWR、挿入損失)は製品に添付しております。
