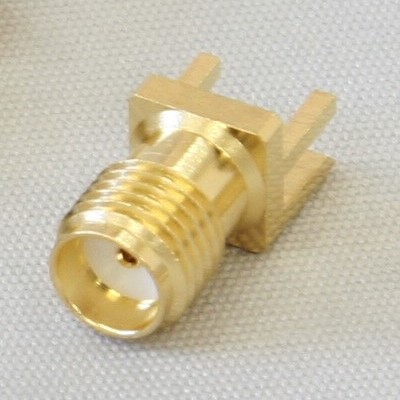

50Ω 基板取付用SMAレセプタクル(ジャック)【RoHS】 SMA558

特性インピーダンス50Ωの基板取付用SMAレセプタクル(ジャック)の同軸コネクタです。

50Ω 基板取付用SMAレセプタクル(ジャック)【RoHS】 SMA558

価格:

385円 (本体 350円、税 35円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

・SMA型コネクタシリーズは、マイクロウェーブ帯域で安定した伝送特性をもつネジ嵌合方式の小型同軸コネクタです。有線・無線通信装置、放送装置、レーダー装置及び電子計測器などの機器内配線用、高周波機器ユニット間接続用として最適です。
・欧州RoHS対応商品です。

■ 特長/仕様

 項目  仕様値
 周波数範囲  DC~10.0GHz
 絶縁抵抗  DC500Vにて1000MΩ以上
 耐電圧  AC1000V(実効値)1分間
 接触抵抗  1Aにて3.0mΩ以下
 特性インピーダンス  50Ω
 使用温度範囲  -40℃~+85℃
 使用相対湿度  85%以下(結露なきこと)
 外観表面処理  金メッキ
 中心導体表面処理  金メッキ
 基板実装(手はんだ)  350℃±10℃ 5秒以内(1ヶ所につき)
 適合基板厚  0.8~1.6mm
※意匠、仕様等については、予告なく変更することがあります。

■ 使用イメージ

SMA558

■ 外観図

SMA558_outline
