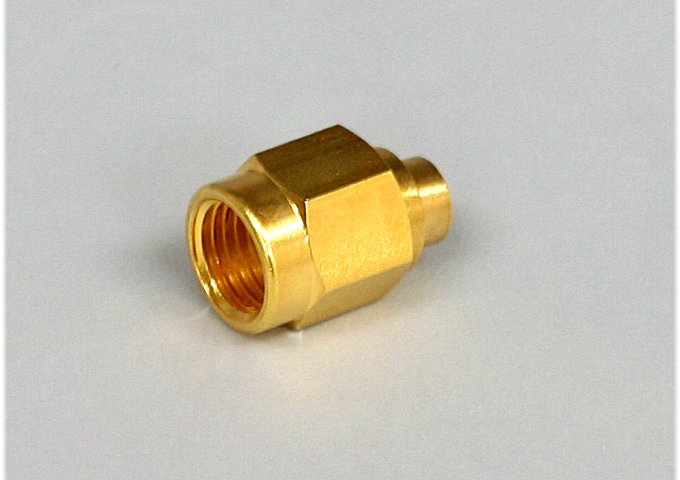

50Ω SMA型プラグ同軸コネクタ【RoHS】 SMA174

特性インピーダンスは50Ωのセミリジット同軸ケーブルRG-402/Uに適合するSMA型プラグの同軸コネクタです。

50Ω SMA型プラグ同軸コネクタ【RoHS】 SMA174

価格:

814円 (本体 740円、税 74円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 商品説明

・SMA型コネクタシリーズは、マイクロウェーブ帯域で安定した伝送特性をもつネジ嵌合方式の小型同軸コネクタです。有線・無線通信装置、放送装置、レーダー装置及び電子計測器などの機器内配線用、高周波機器ユニット間接続用として最適です。また、セミリジットケーブルとのアッセンブリも可能です。
・欧州RoHS対応商品です。

■ 特長/仕様

 項目  仕様値
 接続方式  ネジ締結
 耐電圧  500V AC(1分間)
 絶縁抵抗  1000MΩ以上(500V DC)
 特性インピーダンス  50Ω
 外部シェル(材質/表面処理)  ステンレス/Auメッキ
 中心コンタクト  ケーブル心線使用
※意匠、仕様等については、予告なく変更することがあります。

☆SMA型コネクタには品質保持の為、専用のトルクレンチSST-003をご利用ください。

■ ダウンロード

外観図(16.2KB)

ケーブル取付方法(996KB)
