SMA・P型セミリジットケーブル(RG-405)【RoHS】 SMA135-ケーブル仕上全長-RG-405

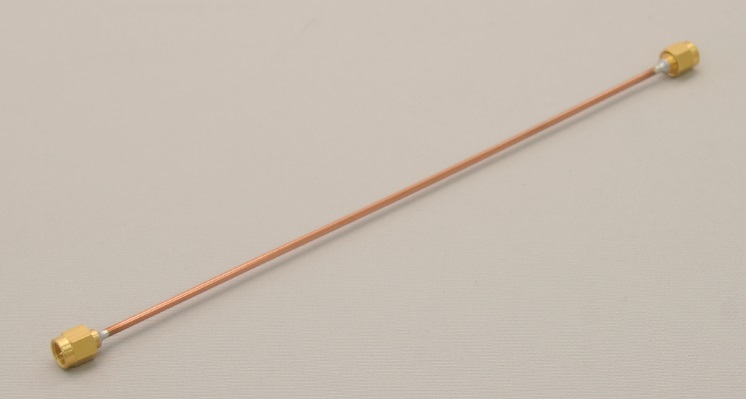

両端SMA型プラグ(SMA135)のセミリジットケーブル(RG-405 外部シェル材質:SUS/Auメッキ)アセンブリです。
ケーブル全長は10cm~200cm迄ご指定頂けます。

SMA・P型セミリジットケーブル(RG-405)【RoHS】 SMA135-ケーブル仕上全長-RG-405

価格:

4,103円 (本体 3,730円、税 373円) 5,181円 (本体 4,710円、税 471円)

ケーブル仕上全長指定:
価格:
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 特長

・信号伝送用または機器間接続用としてご利用いただけます。
・SMA型同軸ケーブルは、マイクロウェーブ帯域で安定した伝送特性をもつネジ嵌合方式のケーブルです。有線・無線通信装置・放送装置・レーダー装置及び電子計測器などの機器内配線用、高周波機器ユニット間接続用として最適です。
・セミリジットケーブルは高周波特性に優れ、外導体に銅パイプを使用している為、最終的に使用する形状に簡単に曲げることが可能です。曲げた後もそのままの形状を維持しますので、高周波機器内配線用として幅広くご利用いただけます。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
(本ケーブルは最長200cm迄対応可能です)
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。
・ケーブル全長が100cm以上のセミリジットケーブルは460mm×460mm×260mmの個装箱へ丸めた状態での納品となります。

■ ケーブルアセンブリの表記方法

SMA135  -  **  -  RG-405

(1)           (2)       (3)

(1)両端コネクタがSMA135(R0)であることを示します。
(2)仕上がり全長を示します。(単位:cm)
(3)使用ケーブルを示します。
ケーブル全長仕上例

■ 仕様

 項目  仕様値
 耐電圧  500V AC(1分間)
 絶縁抵抗  500MΩ以上(500V DC)
 特性インピーダンス  50Ω(公称)
 両端コネクタ  SMA135(SMA-P)
 同軸ケーブル  RG-405
 同軸ケーブル長  両端SMA型コネクタを含む
 加工公差は100cm以下±2.0cm以内
         100cm以上±2%以内
 外部シェル(材質/表面処理)  SUS/Auメッキ
 中心コンタクト(材質/表面処理)  黄銅/Auメッキ
 ケーブル外被色  銅色(銅管)

■同軸ケーブル参考値

以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意
Zo ケーブル名称 中心導体
 (本/mm)
絶縁体外形
   (mm)
仕上外径
  (mm)
波長短縮率
 at10MHz(%)
減衰量(dB/m)
   1GHz
減衰量(dB/m)
   10GHz
50Ω RG-405 1/0.51 1.68 2.19 70 0.63 2.28
セミリジットケーブル
 JISケーブル、MIL規格ケーブルは、柔軟性を確保して取扱いしやすいように外部導体が編組構造となっています。 このため周波数が高くなると遮蔽効果が弱くなり、また伝送損失は増加していきます。セミリジットケーブルは 外部導体を金属にすることにより伝送特性を改善した同軸ケーブルです。合わせて、絶縁体にテフロンを使用することにより誘電体損失も低減させています。
