SMA・P型(圧着タイプ)同軸ケーブル(1.5D-2V)【RoHS】 SMA003-ケーブル仕上全長指定-1.5D-2V

両端SMA型プラグ(SMA003 圧着タイプ)の同軸ケーブル(1.5D-2V)アセンブリです。
ケーブル全長は10cm~1000cm迄ご指定頂けます。

SMA・P型(圧着タイプ)同軸ケーブル(1.5D-2V)【RoHS】 SMA003-ケーブル仕上全長指定-1.5D-2V

価格:

2,255円 (本体 2,050円、税 205円) 3,795円 (本体 3,450円、税 345円)

ケーブル仕上全長指定:
価格:
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 特長

・信号伝送用または機器間接続用としてご利用いただけます。
・SMA型同軸ケーブルは、マイクロウェーブ帯域で安定した伝送特性をもつネジ嵌合方式のケーブルです。有線・無線通信装置・放送装置・レーダー装置及び電子計測器などの機器内配線用、高周波機器ユニット間接続用として最適です。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
(本ケーブルは最長10000cm迄対応可能です)
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。

■ ケーブルアセンブリの表記方法

SMA003  -  **  -  1.5D-2V

(1)           (2)       (3)

(1)両端コネクタがSMA003(R0)であることを示します。
(2)仕上がり全長を示します。(単位:cm)
(3)使用ケーブルを示します。

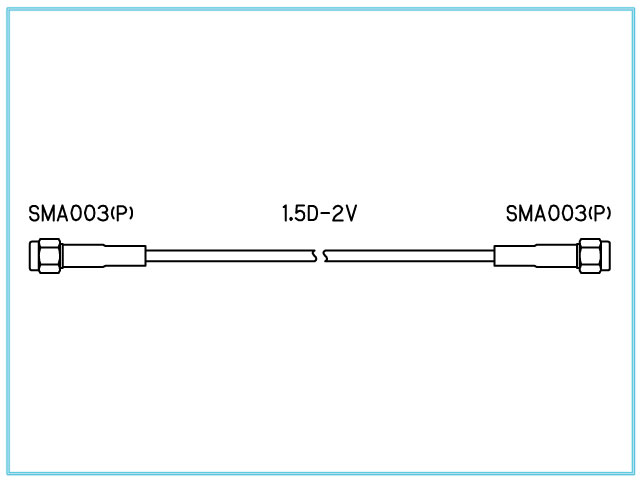

ケーブル全長仕上例

■ 仕様

 項目  仕様値
 耐電圧  500V AC(1分間)
 絶縁抵抗  500MΩ以上(500V DC)
 特性インピーダンス  50Ω(公称)
 両端コネクタ  SMA003(SMA-P 圧着タイプ)
 同軸ケーブル  1.5D-2V
 同軸ケーブル長  両端SMA型コネクタを含む
 加工公差は100cm以下±2.0cm以内
         100cm以上±2%以内
 外部シェル(材質/表面処理)  黄銅/Niメッキ
 中心コンタクト(材質/表面処理)  黄銅/Auメッキ
 ケーブル外被色/材質  灰色/PVC

■同軸ケーブル参考値

以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意
JIS準拠
Zo ケーブル名称 中心導体
 (本/mm)
絶縁体外形
   (mm)
仕上外径
  (mm)
波長短縮率
 at10MHz(%)
減衰量(dB/km)
   30MHz
減衰量(dB/km)
   200MHz
50Ω 1.5D-2V 7/0.18 1.6 2.9 66 145 415
