ROF(Radio Over Fiber)とは光信号を無線信号(変調された搬送波)で強度変調して光ファイバで伝送する技術です。
使用周波数帯域は10MHz～1.6GHzとなります。
※ご入用の際は、別途お問い合わせをお願いします。
■サンプル無料貸し出し
本商品はサンプル貸出を実施しております。まずは一度商品をご確認いただき、ご検討下さい。
■貸し出し方法■
・貸し出しのご依頼は、問い合わせページよりご連絡下さい。
・名前の欄には必ず会社名もご記入下さい。
・お申し込み確認後、在庫を確認の上、ご連絡させて頂きます。
(送料につきましては、お客様負担とさせて頂いております。)
多数の申し込み等により、ご希望に沿えない場合がございます。予めご了承下さい。
■ 特長
(1) 公共放送、携帯電話、無線LAN、業務用無線等の無線信号をそのまま光伝送できる。(2) 同軸ケーブル伝送に比較して伝送損失が大幅に少ない。「ファイバロス：約0.5dB/km」 表1)参照
(3) 伝送周波数範囲が広く「10MHz～1.6GHz」伝送損失の周波数偏差は少ない。注1)
(4) 同軸ケーブルを接続する感覚で手軽にUHF帯、SHF帯の遠距離伝送路を構築できる。
(5) 無線伝送のように電波法の適用を受けない。
(6) 光ファイバは絶縁体なのでEMC（誘導雷、強磁界、雑音、静電気 等）に優れている。
表1) 信号減衰器比較
| 伝送距離 300mでの信号 減衰量比較 |
FM放送 | DTV | 第3世代電話 | WiMAX | |
|---|---|---|---|---|---|
| 同軸ケーブル(5D-FB)伝送 | 約18dB | 約45dB | 約96dB | 約120dB | |
| ROF-Link光伝送 | 約2.3dB 条件：光ファイバロス+光コネクタロス(×2カ所) | ||||
■ 使用用途例
(1) 公共放送、携帯電話等の携帯電話等の不感地帯対策システムの長距離伝送路(1：1の伝送)(2) 無線LAN、WiMAXシステムのエリア確保及びエリア拡大のビル内中短距離伝送路(1：Nの伝送)
(3) アイソレーションを必要とする計測機器関連の信号伝送路「光アイソレーションAMP等」
■ 伝送可能な代表的無線システム例
公共放送(DTV、CSTV、BSTV、FMラジオ等)、携帯電話無線LAN、WiMAX、他各種業務用無線システムに対応可能※業務用無線システムにお使いの場合はシステム変調方式をご相談下さい
■ 仕様
| 項目 | 主要性能 | 備考 |

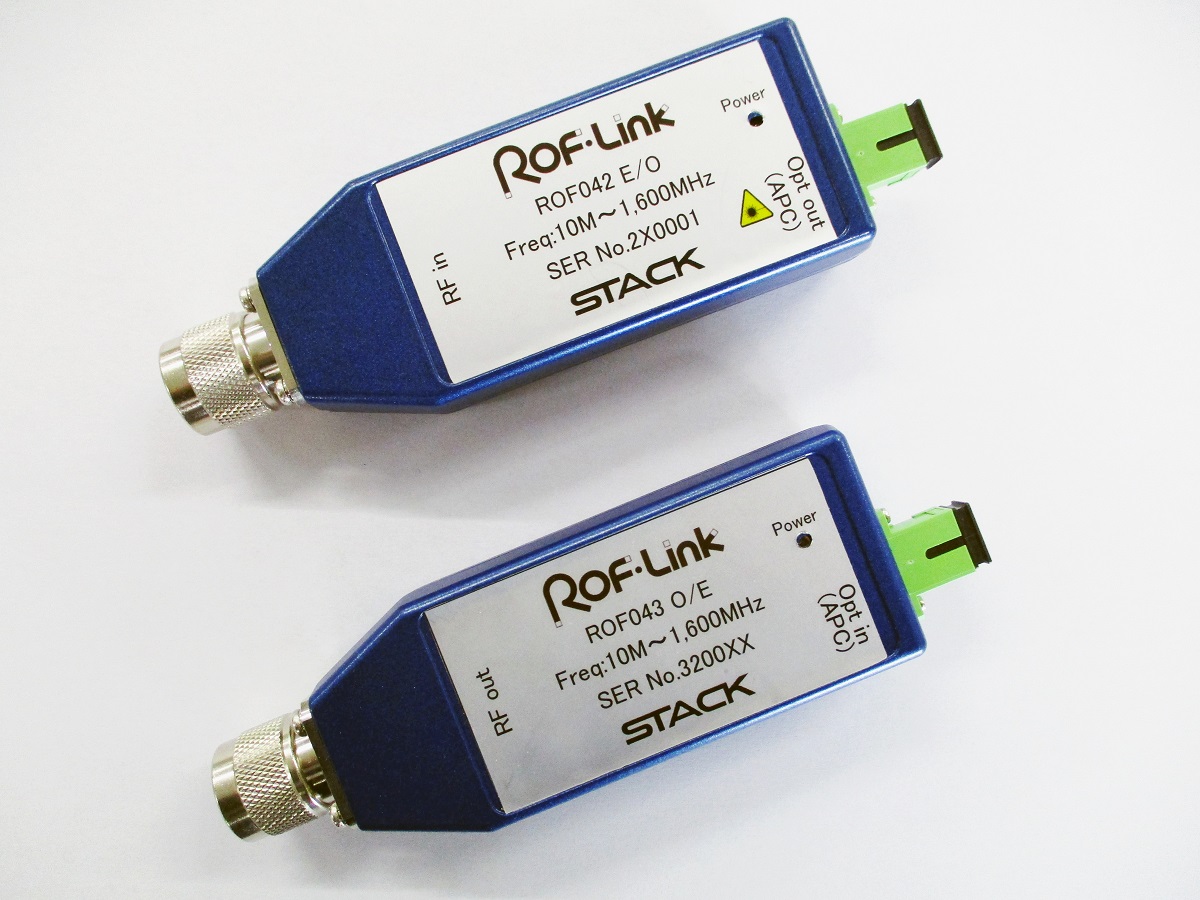

| 品名 | ROF041(E/O+O/Eセット) | 電源LED付き、SCコネクタ付 |
| 伝送周波数 | 10MHz～1.6GHz | |
| CNR(基準値) | 80dB/10kHz以上 | 伝送損失1dB、無変調CW波0dBm出力時、 IM3離調周波数1MHz |
| 2tone IM3 | -53dBc以下 | 伝送損失1dB、無変調CW波0dBm出力時、 IM3離調周波数1MHz |
| 基準入出力信号(RF)レベル | 0dBm | 伝送損失1dB時 |
| 適合光ファイバ | 1,310nm帯零分散SMファイバ | |
| 光波長 | 1,550nm帯 | |
| 電源 | DC+6V 消費電力 3W以下 (E/O、O/E各々) |
専用ACアダプタ付属 |
| 入出力RFコネクタ | N-P型 | |
| 入出力光コネクタ | SC-APC型 | |
| 外形寸法 | 110(RFコネクタ含134.5) (W)×46.5(D)×27(H)mm |
光送信部、光受信部共通 |
| 質量 | 300g以下(E/O、O/E単品) | 光送信部、光受信部共通 |
| 温湿度範囲 | 0℃～+40℃ 85%RH (性能保証･保存) |
