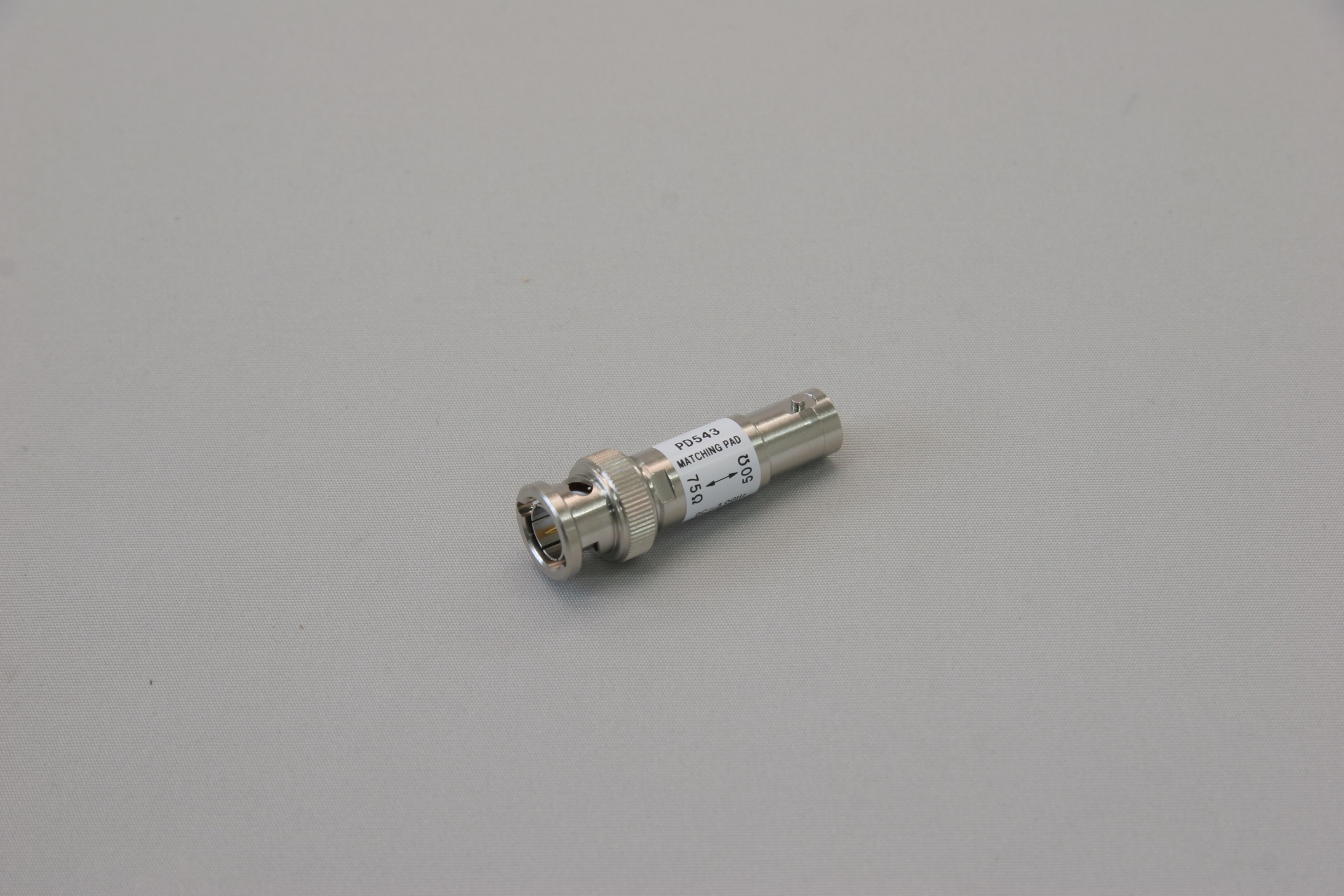

BNC型ジャック-BNC75型プラグインピーダンス変換器【RoHS】 PD543

BNC型ジャック-BNC75型プラグ(50Ω/75Ω)のインピーダンス変換器です。
抵抗変換型の為、DC~3.0GHzまでの広帯域にご利用頂けます。

BNC型ジャック-BNC75型プラグインピーダンス変換器【RoHS】 PD543

価格:

13,176円 (本体 12,200円、税 976円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 商品説明

・伝送系の整合を取る為のインピーダンス変換器として広帯域で良好な高周波特性を有しています。
・方式により抵抗変換型、低損失のトランス型およびマイクロストリップライン型の3種類があり、目的に応じてご選択下さい。
・欧州RoHS対応商品です。

■ 特長/仕様

 項目  仕様値
 コネクタ形状(50Ω)  BNC(J)
 コネクタ形状(75Ω)  BNC75(P)
 変換方式  抵抗変換型
 周波数範囲  DC~3.0GHz
 挿入損失  5.7dB±0.5dB(DC~2.0GHz)
 5.7dB±0.7dB(2.0~3.0GHz)
 VSWR  1.2以下(DC~2.0GHz)
 1.25以下(2.0~3.0GHz)
 最大入力電力  0.5W
 外部シェル(表面処理)  Niメッキ
 中心コンタクト(表面処理)  Auメッキ
※意匠、仕様等については、予告なく変更することがあります。

■ インピーダンス変換器の接続例

信号源と負荷の特性インピーダンスが異なるものをそのまま接続すると、負荷の入力端で反射が起きますので、下図の如く経路の中間にインピーダンス変換器を挿入します。
この場合の伝送損失は、インピーダンス変換器の挿入損失を加える必要があります。
