BNC・P(75Ω)型同軸ケーブル(3C-2W)【RoHS】 BNC076-ケーブル仕上全長-3C-2W

両端BNC型プラグ(75Ω)(BNC076)の同軸ケーブル(3C-2W)アセンブリです。
ケーブル全長は10cm~1000cm迄ご指定頂けます。

BNC・P(75Ω)型同軸ケーブル(3C-2W)【RoHS】 BNC076-ケーブル仕上全長-3C-2W

価格:

2,585円 (本体 2,350円、税 235円) 6,875円 (本体 6,250円、税 625円)

ケーブル仕上全長指定:
価格:
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 特長

・信号伝送用または機器間接続用としてご利用いただけます。
・BNC型同軸ケーブルは、同軸ケーブルの中でも最も広範囲にわたり使用されております。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
(本ケーブルは最長10000cm迄対応可能です)
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。

■ ケーブルアセンブリの表記方法

BNC076  -  **  -  3C-2W

(1)           (2)       (3)

(1)両端コネクタがBNC076(R0)であることを示します。
(2)仕上がり全長を示します。(単位:cm)
(3)使用ケーブルを示します。

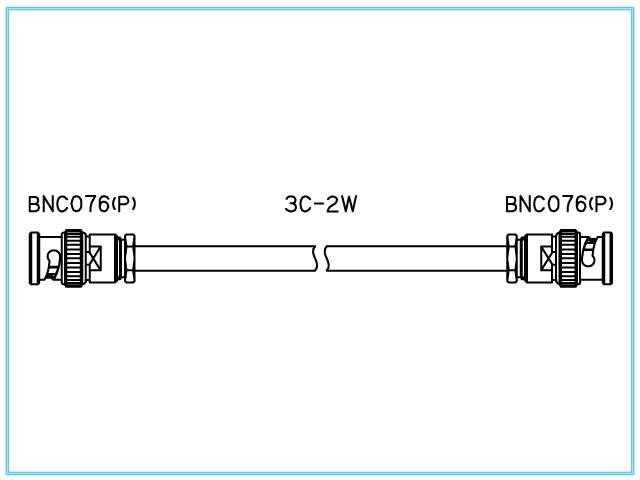

ケーブル全長仕上例

■ 仕様

 項目  仕様値
 耐電圧  1000V AC(1分間)
 絶縁抵抗  1000MΩ以上(500V DC)
 特性インピーダンス  75Ω(公称)
 両端コネクタ  BNC076(BNC-P)
 同軸ケーブル  3C-2W
 同軸ケーブル長  両端BNC型コネクタを含む
 加工公差は100cm以下±2.0cm以内
         100cm以上±2%以内
 外部シェル材質  黄銅/Niメッキ
 中心コンタクト材質  黄銅/Agメッキ
 ケーブル外被色/材質  黒色/PVC

■同軸ケーブル参考値

以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意
JIS準拠
Zo ケーブル名称 中心導体
 (本/mm)
絶縁体外形
   (mm)
仕上外径
  (mm)
波長短縮率
 at10MHz(%)
減衰量(dB/km)
   30MHz
減衰量(dB/km)
   200MHz
75Ω 3C-2W 1/0.5 3.1 6.5 67 73 194
