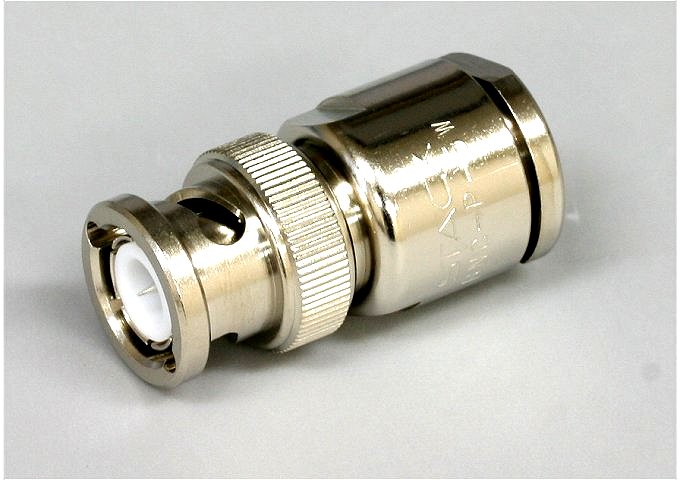

50Ω BNC型プラグ同軸コネクタ【RoHS】 BNC008

特性インピーダンスは50Ωの同軸ケーブル5D-2Wに適合するBNC型プラグの同軸コネクタです。

50Ω BNC型プラグ同軸コネクタ【RoHS】 BNC008

価格:

3,047円 (本体 2,770円、税 277円)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる

■ 商品説明

・BNC型コネクタシリーズは同軸コネクタの中でも、非常に広範囲にわたって使用されているコネクタです。
・バイヨネットロック機構(速着脱式機構)による着脱方式となっているのが特長で、機器内、外部との接続コネクタ等用途を問わず幅広く使用されています。
・接続部分(開口部)は国際規格により決まっているため、同種のコネクタであればメーカー間での互換性があります。
・小型軽量で仕上がり径φ2.5~φ8(1.5D~5D)程度の同軸ケーブルに適しています。
・欧州RoHS対応商品です。

■ 特長/仕様

 項目  仕様値
 接続方式  バイヨネットロック
 耐電圧  1500V AC(1分間)
 絶縁抵抗  1000MΩ以上(500V DC)
 特性インピーダンス  50Ω
 外部シェル(材質/表面処理)  黄銅/Niメッキ
 中心コンタクト(材質/表面処理)  黄銅/Agメッキ
※意匠、仕様等については、予告なく変更することがあります。

■ ダウンロード

外観図(21.9KB)

ケーブル取付方法(996KB)
