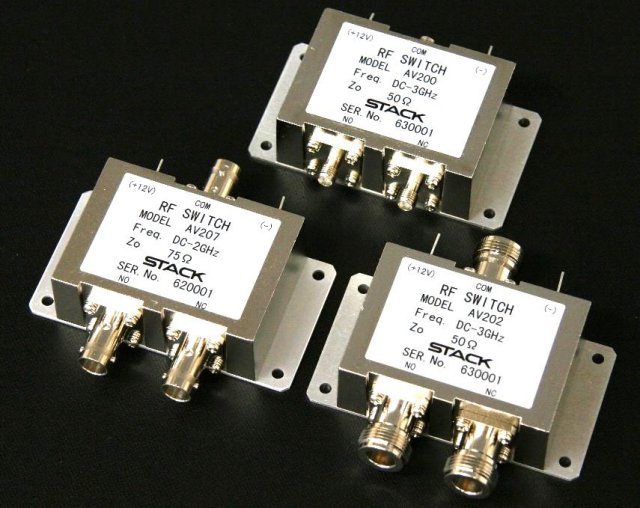

- 同軸2切換器(AV200シリーズ)(内部終端無し、シングルステーブルタイプ)【RoHS】
▼ 商品説明の続きを見る ▼
■ 商品説明
・同軸切換器AVシリーズは、高周波用リレーと最適に設計された回路パターンからなり、広帯域にわたって挿入損失、VSWR、アイソレーション特性が良好です。・特に終端回路内蔵は高いアイソレーション特性を実現し、コネクタの種類や駆動方式などのバリエーションに富んだラインナップをご用意しております。
・欧州RoHS対応商品です。
■ 一般仕様
| 項目 | 仕様値 |
| 内部終端機能 | 無し |
| ラッチ機能 | 無し |
| 最大入力電力 | 10W |
| 駆動電圧 | DC+12V±10%以内 |
| 動作速度 | 10ms以下 |
| 切換方式 | リレー方式 |
| 動作寿命 | 10万回以上 |
| 使用温度範囲 | -10℃～+50℃ |
■ 個別仕様(終端無し、シングルステーブルタイプ)
| 項目 | 仕様値 | |||||||||||||||||||||||||||||||||||||||||||||
| AV200A | AV204A | |||||||||||||||||||||||||||||||||||||||||||||
| 特性インピーダンス | 50Ω | |||||||||||||||||||||||||||||||||||||||||||||
| 入出力コネクタ | SMA-J | BNC-J | ||||||||||||||||||||||||||||||||||||||||||||
| 周波数範囲 | DC-2.5GHz | |||||||||||||||||||||||||||||||||||||||||||||
| 駆動タイプ | シングルステーブル | |||||||||||||||||||||||||||||||||||||||||||||
| 駆動電流 | 16.7mA±10%以内(電圧+12V +23℃時) | |||||||||||||||||||||||||||||||||||||||||||||
| 挿入損失 | DC-2.0GHz | 0.5dB以下 | ||||||||||||||||||||||||||||||||||||||||||||
| 2.0-2.5GHz | 0.8dB以下 | |||||||||||||||||||||||||||||||||||||||||||||
| VSWR | DC-2.0GHz | 1.3以下 | ||||||||||||||||||||||||||||||||||||||||||||
| 2.0-2.5GHz | 1.4以下 | |||||||||||||||||||||||||||||||||||||||||||||
| アイソレーション | DC-2.0GHz | 45dB以上 | ||||||||||||||||||||||||||||||||||||||||||||
| 2.0-2.5GHz | 40dB以上 | |||||||||||||||||||||||||||||||||||||||||||||
取扱説明書(609KB)価格:33,110円(本体 30,100円、税 3,010円) ～ 35,420円(本体 32,200円、税 3,220円)
