- BNC・LP型同軸ケーブル(RG-58AU)【RoHS】 BNC014-ケーブル仕上全長-RG-58AU
▼ 商品説明の続きを見る ▼
■ 特長
・信号伝送用または機器間接続用としてご利用いただけます。・BNC型同軸ケーブルは、同軸ケーブルの中でも最も広範囲にわたり使用されております。
・部品加工から組立まで国産の同軸ケーブルアセンブリです。
・出荷検査にて全数検査を実施しております。
・ケーブル長は1cm単位で対応可能です。
表示以外のケーブル長もお気軽にお問い合わせください。
（本ケーブルは最長10000cm迄対応可能です）
・コネクタ、ケーブル、はんだ付け共に欧州RoHS対応でご提供致します。

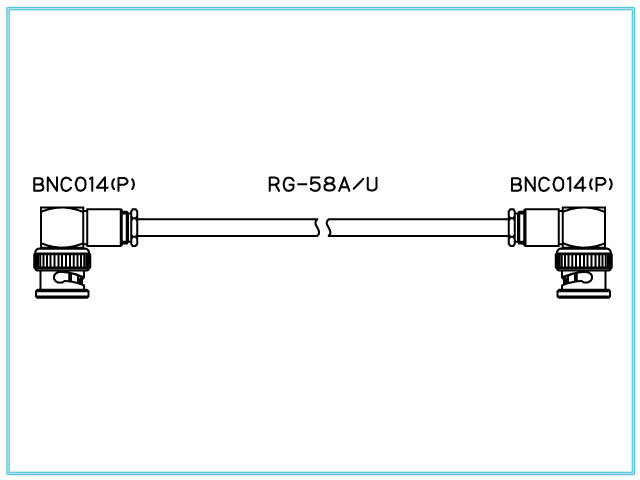

■ ケーブルアセンブリの表記方法
BNC014 - ** - RG-58A/U(1) (2) (3)
(1)両端コネクタがBNC014(R0)であることを示します。(2)仕上がり全長を示します。(単位：cm)
(3)使用ケーブルを示します。
ケーブル全長仕上例
■ 仕様
| 項目 | 仕様値 |
| 耐電圧 | 1000V AC(1分間) |
| 絶縁抵抗 | 1000MΩ以上(500V DC) |
| 特性インピーダンス | 50Ω(公称) |
| 両端コネクタ | BNC014(BNC-LP) |
| 同軸ケーブル | RG-58A/U |
| 同軸ケーブル長 | 両端BNC型コネクタを含む 加工公差は100cm以下±2.0cm以内 100cm以上±2％以内 |
| 外部シェル(材質/表面処理) | 黄銅/Niメッキ |
| 中心コンタクト(材質/表面処理) | 黄銅/Agメッキ |
| ケーブル外被色/材質 | 黒色/PVC |
■同軸ケーブル参考値
以下のデータは一般的な値です。製品はこの限りではございません※減衰量の単位注意MIL準拠
| Zo | ケーブル名称 | 中心導体 (本/mm) |
絶縁体外形 (mm) |
仕上外径 (mm) |
波長短縮率 at10MHz(%) |
減衰量(dB/km) 30MHz |
減衰量(dB/km) 200MHz |
| 50Ω | RG-58A/U | 19/0.18 | 2.9 | 5.0 | 67 | 82 | 315 |
軍用ケーブルはRG形ケーブルともいい、RG形ケーブルは米軍MIL規格による同軸ケーブルです。
米軍MIL規格及び防衛省規格による同軸ケーブルです。
JISケーブルよりも相当品に比較して外径が若干小さいので一般的にも広く仕様されています。
価格:10,087円(本体 9,170円、税 917円) ～ 14,905円(本体 13,550円、税 1,355円)
